Как построить солнечную батарею

Часть 1. Необходимые детали
1. Хотя на рынке представлен хороший выбор, наилучшее соотношение цены и качества имеют ячейки, изготовленные по поликристаллической технологии. Поскольку от мощности зависит желаемая мощность, проконсультируйтесь с продавцом по поводу общего количества ячеек.
Из-за их чрезвычайной хрупкости не помешает добавить несколько дополнительных модулей.
Самый простой способ - воспользоваться услугами интернет-магазинов. Иногда ячейки можно приобрести в более обеспеченных хозяйственных магазинах.
Если модули поставляются со слоем защитного воска, перед началом работы его следует смочить в горячей воде.
2. Подготовьте опорную пластину. Поскольку солнечные модули должны быть закреплены рядом друг с другом, возьмите доску из непроводящего материала, чтобы она служила основанием. Затем обрежьте его так, чтобы модули поместились на нем в нужной конфигурации, оставив между ними небольшой зазор.
Оставьте несколько сантиметров свободного пространства по бокам доски. По нему будут проложены кабели, соединяющие ряды.
3. Подготовьте шинные планки. Если вы внимательно посмотрите на модули, то увидите тонкие белые полоски, идущие поперек панели, и две шины, пересекающие их на короткой стороне. В эти пазы нужно будет вводить полоски шины на следующих этапах. Уложите нужное количество модулей рядом друг с другом и измерьте их длину. Для каждого ряда модулей отрежьте две ленты одинакового расстояния.
4. Нанесите флюс на канавки для очистки, чтобы удалить окисленные металлы из мест соединения.
5. Если шины не были предварительно припаяны в магазине, теперь необходимо расплавить на них тонкий слой.
6. Слегка расплавьте верхний слой ленты так, чтобы он сплавился с пазом шины. Повторите процедуру для всех остальных рядов.
Часть 2. Подключение модулей
1. Подсоедините модули к опорной пластине. Нанесите тонкий слой моментального клея на заднюю часть каждого модуля. Закончив, аккуратно переверните весь ряд и приклейте к доске так, как было указано во введении. Теперь шинная лента должна проходить под ячейками по всей длине слева направо и слегка нависать по бокам. Однако он останется видимым между модулями.
Что касается соответствующего количества модулей в ряду, то базовой схемой считается двенадцать модулей в три ряда.
Как мы уже говорили выше, не забудьте оставить несколько сантиметров свободного пространства и на доске.
2. Приклейте модули к плате. Шина все еще видна в зазорах между модулями серии. Нанесите флюс на эти места и припаяйте их на место, закрепив всю серию на плате. Убедитесь, что планка нигде не повреждена и все модули надежно соединены ею.
3. Соедините ряд модулей токопроводящим проводом. Теперь вам нужно соединить несколько серий в одну цепь. В каждой серии есть две коллекционные ленты с одной или другой стороны. Выберите правый или левый и прикрепите к ним кусок токопроводящей проволоки. Затем соедините все чередующиеся швы вместе. При необходимости используйте флюс.
4. Присоединитесь к другой стороне. Как мы делали это для первого ряда слева или справа, подготовьте кусок токопроводящего провода и протяните его над шинами в еще не подключенных рядах. Это позволит чередовать их по рядам.
Снова закрепите сращивания на токопроводящем проводе.
5. Продолжайте сращивать. Однако следите за тем, чтобы чередовать соединенные ряды слева направо, как описано выше. Повторяйте процедуру до тех пор, пока все шины слева и справа не будут подключены к двум токопроводящим проводам.
Часть 3. Защитная коробка
1. Измерьте опорную пластину. В этом шаге мы покажем, как защитить солнечные панели от внешних воздействий. Для надежности измерьте панель еще раз и добавьте по 1 см с каждой стороны.
Убедитесь, что токопроводящий провод имеет достаточно свободного пространства по бокам.
2. Вырежьте фанерную панель. Это послужит укреплением для опорной пластины и зафиксирует весь узел. На этом этапе может пригодиться пила.
3. Подготовьте края. Вам также нужно будет вырезать четыре края из фанеры и скрепить их между собой шурупами. Это образует каркас защитной коробки.
4. Закрепите края. Теперь прикрепите получившуюся раму к фанерному основанию несколькими шурупами. Три для каждой стороны должно быть достаточно.
5. Покрасьте защитную коробку. Краска может быть любого цвета, но должна быть предназначена для наружного использования, что увеличит срок службы коробки. Рассмотрите возможность использования чисто белого цвета или цветов с отражающим спектром, которые будут отражать свет, а не поглощать его. Если они охлаждаются, панели работают лучше.
6. Подсоедините коробку к опорной пластине. Нанесите большое количество моментального клея на дно коробки, затем аккуратно вставьте опорную пластину с солнечными панелями.
Часть 4. Установка
1. Добавьте диод к отрицательному проводящему проводу. Установите диод, соответствующий напряжению вашей панели, и с помощью силикона прикрепите его к концу токопроводящего провода. Светло-полосатая часть диода должна быть направлена к отрицательному концу батареи или устройства, которое будет использовать энергию. Другой конец должен быть подсоединен к отрицательному концу токопроводящего провода. Таким образом, компонент помогает постоянному току, который не возвращается в панель.
2. Проложите проводку. Теперь подключите к диоду необходимые провода, которые приведут к клеммной колодке, которую нужно будет прикрепить к боковой стенке коробки. Другой токопроводящий провод, не подключенный к диоду, подключите к противоположной стороне клеммной колодки.
3. Подключите контроллер. Приобретите контроллер заряда и подключите его к клеммной колодке. Обратите внимание на положительные и отрицательные параметры, в чем может помочь цветовая дифференциация проводов.
Если вы делаете более одной солнечной панели, они всегда должны подключаться к клеммной колодке и, как следствие, иметь только два кабеля, идущих к контроллеру.
4. Подключите аккумулятор к контроллеру. В соответствии с напряжением и мощностью, соответствующими изготовленной панели, купите подходящие батареи и подключите их к контроллеру в соответствии с инструкциями производителя.
5. Наслаждайтесь накопленной энергией. После того как электромагнитная энергия зарядит аккумуляторы в первый раз, вы можете начать использовать ее в своих устройствах. Желаю вам устойчивого веселья!
Часть 5. Покрытие модулей
1. Приобретите крышку из оргстекла. Купите оргстекло соответствующих размеров и обрежьте его, чтобы оно соответствовало рамке защитной коробки. Однако, придя в магазин, убедитесь, что вы не покупаете обычное стекло, которое может легко разбиться.
2. Прикрепите крестики для затирки. Вставьте и приклейте затирочные крестики в углах, чтобы стекло не лежало прямо на чувствительных солнечных модулях. Если их нет, вырежьте достаточно большие куски фанеры.
3. Вставьте оргстекло. Когда оргстекло будет установлено на место, просверлите шурупы в сопрягаемые крестовины или фанеру. Однако даже при работе с оргстеклом осторожность не будет лишней.
4. Запечатайте коробку. Следуя инструкциям производителя, нанесите слой силикона в местах прилегания оргстекла к раме коробки. Это защитит солнечные элементы от влаги.
Часть 6. Позиционирование панели
1. Существует несколько решений относительно того, как и где разместить солнечную батарею.
Поместите его на тележку. Мобильное решение - установить панель на подходящую тележку. Это лишь частично исправит угол падения солнечных лучей. Если два-три раза в день перемещать тележку в направлении солнечных лучей, вы увеличите выработку энергии.
Разместите его на крыше. Поскольку угол падения будет фиксированным, клетки будут подвергаться полному воздействию солнечных лучей лишь в редких случаях. Это типичное решение для домов, но оно снижает потенциал производительности панели. Однако если у вас больше панелей, а места для них больше нет, это все равно лучшее решение.
Размещение на спутниковой подставке. Подставка может стать интересным решением благодаря простоте манипуляций с ней. Однако, если у вас несколько солнечных батарей, это может оказаться не самой лучшей идеей с точки зрения экономии времени.
Советы:
- Процесс производства солнечных панелей
- Устройство представляет собой автоматизированный блок, оснащенный фотоэлектрическими элементами, мощность которых измеряется следующим расчетом: мощность = напряжение х ток (P = U x I). В процессе производства этот тест используется для настройки характеристик панелей для генерирования электрического тока различного напряжения. Однако, чтобы повысить эффективность всей панели, отдельные модули подбираются таким образом, чтобы они всегда давали одинаковые результаты. Таким образом, сегодня сборные панели предлагаются в восьми различных вариантах.
- Для соединения клеммной колодки и рамы солнечной батареи можно использовать силиконовую пасту.
- Для подключения клеммной коробки к контроллеру требуются характерные кабели MC4.
- При производстве панелей самой деликатной операцией является пайка шин к хрупким ячейкам. По сути, он предполагает изготовление модульного блока, состоящего из ряда отдельных ячеек, соединенных шинами. Через эти ленты генерируемая электрическая энергия передается на клеммную колодку, контроллер и аккумулятор.
- Еще одной функцией шины является соединение положительных и отрицательных полюсов последовательно соединенных модулей. Функцию лент, соединенных с токопроводящими проводами, которые затем проводят накопленную электрическую энергию к контроллеру, можно сравнить с магистралью, соединяющей различные маленькие энергетические острова. В качестве альтернативы фанерной подложке, которая затем устанавливается последовательно, можно использовать стеклянную пластину соответствующих размеров.

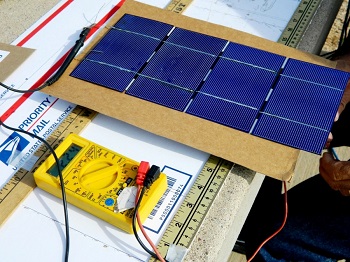

- Перед приклеиванием элементов на подложку рекомендуется подвергнуть их воздействию солнечного света и с помощью амперметра измерить, отлично ли они вырабатывают электричество.
- Резка и обрамление
- Стандартные размеры ячеек - 156x156 мм и 125x125 мм. В случае, если вам нужен другой размер, вы должны договориться об этой модификации с владельцем специального станка для лазерной резки солнечных батарей.
- Солнечная энергия - это возобновляемый источник энергии, использование которого приносит пользу не только вам, но и окружающей среде.
- Производя собственные панели и затем используя их, вы способствуете сокращению экологически проблемных ископаемых источников энергии.
- Так чего же вы ждете? Возьмите паяльник и набор элементов питания, и вы готовы к работе.
Предупреждение:
- Будьте осторожны при обращении с инструментами.
- Если вы не уверены в правильности прокладки проводов, обратитесь за помощью к профессионалу.
